一、概 述

ENR-ZR型系列自控式阻容吸收器是我公司為滿足現場復雜環境需要而生產的產品。本產品用于35KV 及以下中壓系統中，能限制操作過電壓對發電機、電動機、變壓器、電抗器等感性負載的侵害。已應用于電力、冶金、石化、礦山、建筑、環保等領域。

二、產品特點

在中壓電網中，真空電器產品（真空斷路器、真空接觸器、真空負荷開關、真空重合器等）因其滅弧能力強，在關、合感性負載（發電機、電動機、電抗器、變壓器等）時，容易引發截流過電壓、多次重燃過電壓及三相同時開斷過電壓。

ENR-ZR 型系列自控式阻容吸收器是用于保護以上操作過電壓的電氣產品，依據操作過電壓產生的機理，充分利用電容的吸收特性和頻率特性，成功抑制操作過電壓的g幅值和g陡度，從根本上達到限幅降頻——保護設備的目的，標本兼治，有效地保證電氣設備及電力系統正常運行的安全性及可靠性。

感性負載的匝間電位梯度與電流陡度（di/dt）成正比，操作過電壓的振蕩頻率可達幾十到幾百KHZ，陡度高，對電機和變壓器的匝間絕緣危害大，同時易使斷路器發生重燃。現場許多事故實例都證明，在操作過電壓的作用下，電機和變壓器的損壞部位大多集中在匝間，且以進線端的匝間為主，這說明高陡度對帶繞組電氣設備的危害性是大的。

 ENR -ZR型系列自控式阻容吸收器能夠有效降低操作過電壓的振蕩頻率，且可有效緩解陡波的波頭，降低了繞組間的電位梯度，抑制g陡度對電氣設備的危害。

 ENR-ZR型系列自控式阻容吸收器利用電阻元件材質響應速度，在正常工作情況下，呈現兆歐級的高阻態，使ENR-ZR回路電流小，起到與電網隔離的作用。而在過電壓作用下，迅速轉化為幾十至幾百歐姆的低阻態，使ENR—ZR自動即時接入電網，起到保護作用。

ENR-ZR型系列自控式阻容吸收器采用無間隙結構設計，接入電網工頻電壓取決于固體材料特性，與帶間隙的保護設備相比，具有動作參數性能穩定、分散性小、不存在滅弧問題、不受大氣條件影響等特點。

ENR-ZR型系列自控式阻容吸收器可根據用戶要求選裝動作計數器，記錄阻容吸收器的動作次數，清晰掌控系統運行過程中的過電壓情況及ENR-ZR型系列自控式阻容吸收器的動作。

ENR-ZR型系列自控式阻容吸收器針對各類電網系統，其電容容量達 0.1μF，充分吸收系統中可能產生的操作過電壓的能量，裕量充足，保護范圍廣泛。特別是35KV系統，針對特殊保護對象，如電爐變壓器還可增大電容容量至 0.2μF，加強保護效果。

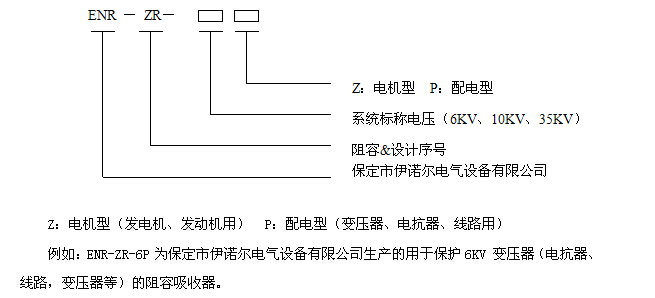

三、型號含義

四、使用條件

1、戶內型；

2、環境溫度：不低于－40℃，不高于＋55℃；

3、海拔高度不超過 2500m，超出2500m可根據實際情況特制；

4、相對濕度：不大于95%（25℃）；

5、電網頻率：58～62Hz（60Hz 系統），48～52Hz（50Hz 系統）；

6、安裝場所的空氣中不應含化學腐蝕氣體、蒸氣；

7、ENR-ZR型系列自控式阻容吸收器外套的zui小公稱爬電比距不小于20mm/kV，能適用于中等污穢場所使用。

請嚴格按照產品安裝說明書進行試驗、安裝使用，因試驗、安裝使用錯誤引起的產品損壞和事故本公司不負責。

如需詳細產品資料請咨詢伊諾爾電氣客服0312-3265117、0312-3265137。
